SMD BOX XLM es un almacén inteligente de magazines PCB — un sistema automatizado de almacenamiento y recuperación de magazines PCB (AS/RS) para fábricas SMT. Almacena, recupera y devuelve magazines PCB con despacho FIFO/LIFO, registro de eventos a nivel de magazine y trazabilidad completa, integración con MES/ERP mediante IPC-CFX y OPC UA, identificación RFID de magazines y transferencia con AMR/AGV — superando los racks ESD estáticos de magazines y los buffers en línea simples.
SMD BOX XLM gestiona el Almacenamiento (Paso 2), la Recuperación (Paso 3) y la Devolución (Paso 6) del ciclo de materiales — los magazines se almacenan automáticamente tras el registro, se recuperan con precisión por orden de trabajo o reglas de estrategia, y los magazines restantes se devuelven al almacén después de la producción.
SMD BOX XLM ofrece una gestión completa de magazines en tres dimensiones: recuperación por estrategia, registro de eventos con trazabilidad e integración de sistemas, resolviendo las causas raíz de estados poco claros, ubicaciones desconocidas y acciones no auditables.
Sistema automatizado de almacenamiento de magazines PCB diseñado para líneas de producción SMT y etapas de ensamble. Admite estrategias FIFO/LIFO, registro de eventos e integración con múltiples sistemas.
| Parámetro | Especificación SMD BOX XLM |
|---|---|
| Capacidad de Almacenamiento | 80–300 magazines (ampliable según configuración) |
| Compatibilidad de Magazines | Admite magazines PCB estándar de tamaño M/L |
| Tiempo de Ciclo | 10–40 segundos/ciclo, varía según la configuración y el tamaño del magazine |
| Rendimiento | 60–240 ciclos/hora (determinado por el tiempo de ciclo y la configuración de I/O) |
| Estrategia de Recuperación | FIFO/LIFO, configurable según la estrategia de proceso y logística |
| Identificación y Seguimiento | Código de barras / DMC / RFID, admite múltiples métodos de identificación |
| Carga I/O | Admite métodos de carga y descarga manual / AMR / AGV |
| Interfaz de Sistema | IPC-CFX, OPC UA, REST API, se integra con MES/ERP/sistemas host |
| Interfaz de Línea | Compatible con SMEMA (configurable según los requisitos del proyecto) |
| Registro de Eventos | Registros de eventos de todo el proceso; cada movimiento y cambio de estado es trazable |
| Seguridad | Paro de emergencia, enclavamiento de puertas, escáner de seguridad y otras funciones de seguridad de grado industrial |

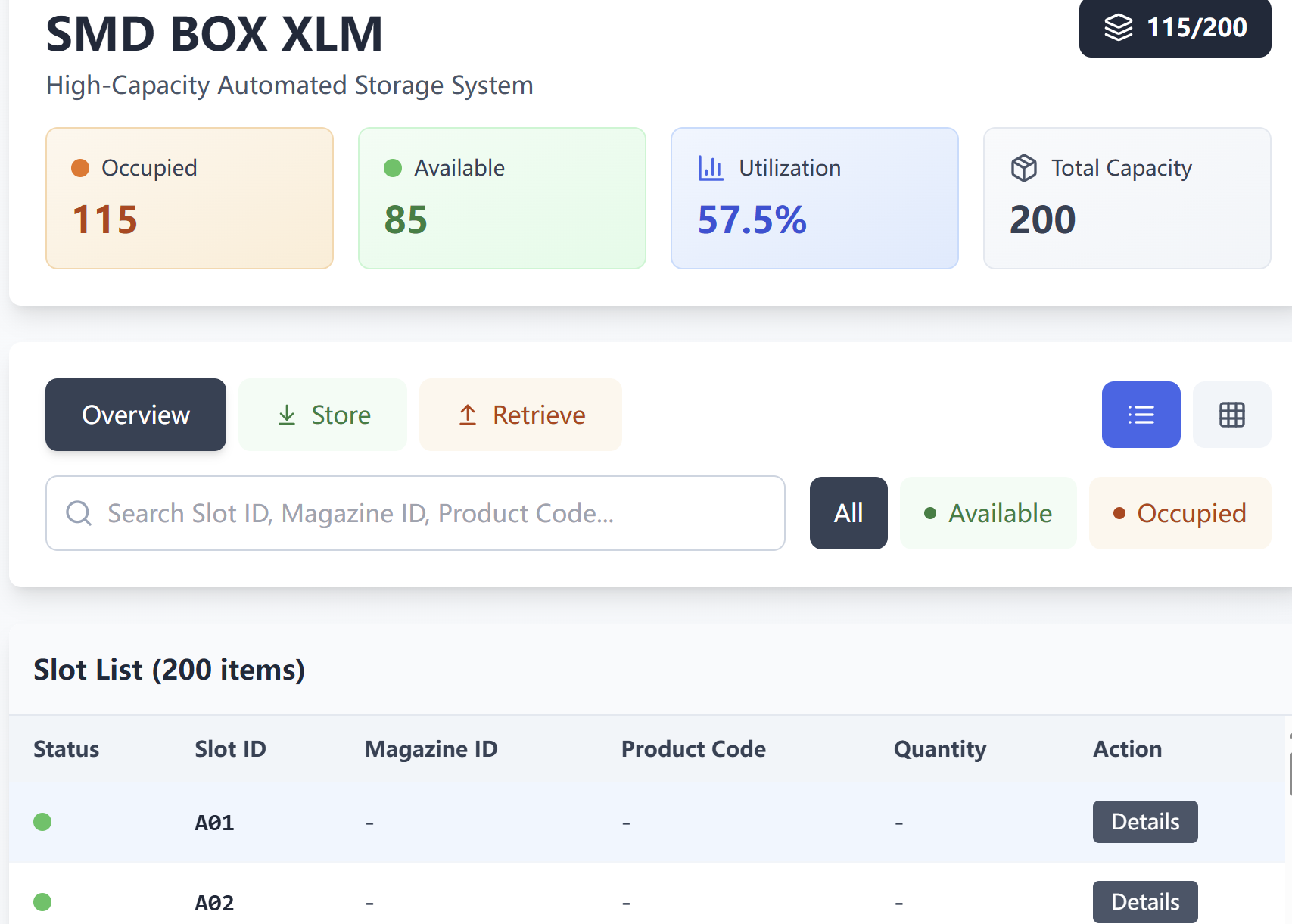

| Plataforma de Software | Plataforma de Control Inteligente de Materiales SMF (monitoreo de estados, trazabilidad de eventos, gestión de estrategias) |
| Dimensiones de Magazines | Magazines PCB estándar M/L; configurable por proyecto (dimensiones confirmadas según la especificación de sus magazines) |
| Peso Máximo del Magazine | Mecanismos de elevación y almacenamiento dimensionados para el peso máximo de magazine del proyecto |
| Superficie Ocupada | Modular; W×D×H configurable para adaptarse al área de piso y zonas de altura disponibles (se proporciona plano CAD) |
| Alimentación Eléctrica | 400 V AC / 230 V AC, 50/60 Hz, con protección contra sobretensiones y transitorios |
| Aire Comprimido | Suministro neumático estándar con separación de aceite/agua (si la configuración lo requiere) |
| Entorno de Operación | 15–25 °C, 30–65% RH — apto para operación continua en múltiples turnos |
| Nivel de Ruido | ≤ 70 dB(A) durante la operación normal |
| Disponibilidad del Sistema | Diseñado para una disponibilidad ≥95% con alta precisión de inventario y manipulación |
| Vida Útil | Diseñado para una vida útil de 10 años con mantenimiento preventivo basado en el uso |
SMD BOX XLM se conecta a los sistemas de planta mediante interfaces industriales abiertas y expone un modelo de datos completo de trazabilidad a nivel de magazine — cada operación de almacenamiento y recuperación se reporta a MES/WMS/ERP y es totalmente auditable. Se integra en su línea existente — cargadores/descargadores (loaders/unloaders) de magazines, transportadores y flotas AMR/AGV — mediante protocolos estándar, por lo que no es necesario reemplazar nada.
Diseñado para la manufactura electrónica exigente y sensible a ESD — con objetivos de desempeño, diseño de seguridad funcional y un enfoque de diseño conforme a normas, adecuado para los sectores automotriz, médico y otros de alta fiabilidad.
El alcance de cumplimiento, las certificaciones y las cifras de desempeño se confirman por proyecto, configuración y región.
Una comparación de capacidades de almacenamiento y recuperación automatizados de magazines PCB frente a los sistemas que con más frecuencia se preseleccionan junto al SMD BOX XLM — PassionIoT Magazine Smart Warehouse, ASYS Storage & Buffer y CTS Intralogistics. Se comparan las capacidades que importan para el control de WIP en SMT: estrategia de despacho, trazabilidad a nivel de magazine, integración abierta y transferencia de materiales.
| Capacidad | SMD BOX XLM | PassionIoT Magazine Smart Warehouse |
ASYS Storage & Buffer |
CTS Intralogistics |
|---|---|---|---|---|
| Almacenamiento y recuperación dedicados de magazines PCB (AS/RS) | ✓ AS/RS de magazines diseñado a propósito | ✓ Magazine Smart Warehouse | Almacenamiento y buffer para magazines/bandejas/cajas (según especificaciones publicadas) | Intralogística general — no es un AS/RS dedicado de magazines |
| Estrategia de despacho FIFO / LIFO | ✓ FIFO/LIFO configurable | No especificado | Sistemas de buffer (según especificaciones publicadas) | No especificado |
| Registro de eventos y trazabilidad a nivel de magazine | ✓ Cada almacenamiento/recuperación queda registrado | No especificado | Según especificaciones publicadas | ✓ Seguimiento y trazabilidad en toda la línea |
| Integración MES / ERP | ✓ vía IPC-CFX / OPC UA / REST | ✓ MES / WMS | Según especificaciones publicadas | ✓ ERP / MES |
| Protocolos de integración abiertos (IPC-CFX, OPC UA) | ✓ IPC-CFX + OPC UA + REST API | No especificado | No especificado | Conectividad independiente del fabricante (protocolos no especificados) |
| Identificación RFID de magazines | ✓ Barcode / DMC / RFID | No especificado | No especificado | No especificado |
| Transferencia AMR / AGV | ✓ Manual / AMR / AGV | ✓ AGV | Según especificaciones publicadas | ✓ Flotas AMR |
Comparación basada en la información de producto publicada por cada fabricante (mayo de 2026). “Según especificaciones publicadas” indica cifras citadas del catálogo del fabricante cuando no fue posible acceder directamente a una página técnica activa. “No especificado” significa que la capacidad no se describe en la página pública del fabricante y aun así podría estar disponible bajo pedido. Las marcas comerciales pertenecen a sus respectivos propietarios.
SMD BOX XLM es el núcleo de la solución de almacenamiento de magazines totalmente automatizada. Junto con el sistema de registro NEO SCAN y el sistema de conteo NEO COUNTER, forma un ecosistema completo de gestión de materiales en ciclo cerrado.
Preguntas comunes sobre el sistema automatizado de almacenamiento de magazines PCB SMD BOX XLM. Para más consultas, contacte a nuestros consultores técnicos.
¿No está seguro de si se ajusta a su línea de producción? Nuestros consultores de soluciones le recomendarán la mejor configuración según la escala de su línea, el volumen de rotación de magazines y los requisitos de integración de sistemas — con el respaldo de servicio global y soporte de refacciones a través de socios certificados.
