SMD BOX XLMは、SMT生産ラインおよび組立セクション向けのPCBマガジン（Magazine）自動保管・出庫システムです。状態の可視化、戦略的な制御、監査可能なアクションを実現し、マガジン管理を「人が探す・口頭伝達」から「システムで可視化・戦略で制御・アクションを監査」する管理クローズドループへと変革します。
SMD BOX XLMは物料クローズドループにおける保管（ステップ2）、出庫（ステップ3）、返庫（ステップ6）の3つのステップを担当します。マガジン登録後に自動入庫保管し、ワークオーダーや戦略ルールに基づいて正確に出庫し、生産後の残マガジンは自動的に返却されて管理を継続します。
SMD BOX XLMは戦略的出庫、イベントログによるトレーサビリティ、システム連携の3つの次元で完全なMagazine管理能力を提供し、マガジンの「状態不明・位置不明・アクション監査不能」という根本原因を解決します。
SMT生産ラインおよび組立セクション向けのPCBマガジン（Magazine）自動保管システム。FIFO/LIFO戦略、イベントログ、マルチシステム連携に対応。
| パラメータ | SMD BOX XLM 仕様 |
|---|---|
| 収納容量 | 80〜300 Magazine（構成により拡張可能） |
| Magazine対応規格 | M/Lサイズ標準PCB Magazineに対応 |
| 入出庫サイクルタイム | 10〜40秒/回、構成とMagazine規格により異なる |
| スループット | 60〜240回/時（サイクルタイムとI/O構成による） |
| 出庫戦略 | FIFO/LIFO、工程と物流戦略に応じて設定可能 |
| 識別・追跡 | バーコード/DMC/RFID、複数の識別方式に対応 |
| I/Oローディング | 手動/AMR/AGVなど複数のローディング方式に対応 |
| システムインターフェース | REST API + OPC UA、MES/ERP/上位システムと接続 |
| ライン接続 | SMEMA互換（プロジェクト要件に応じて構成） |
| イベント記録 | 全プロセスイベントログ、毎回の移動と状態変化をトレーサブル |
| 安全保護 | 緊急停止、ドアインターロック、安全スキャナー等の産業グレード安全設計 |

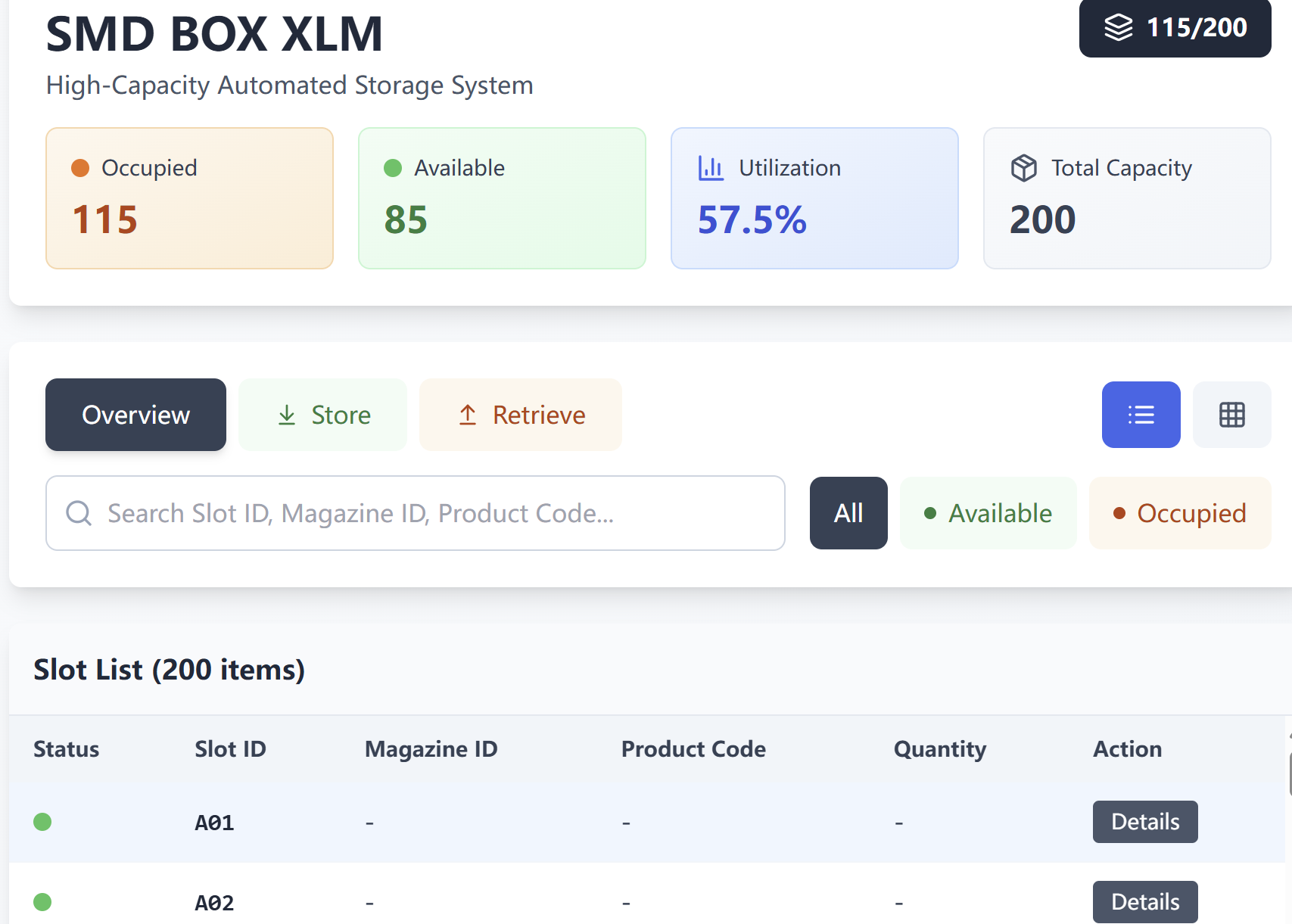

| ソフトウェアプラットフォーム | SMFスマート材料管理プラットフォーム（状態監視、イベントトレーサビリティ、戦略管理） |
SMD BOX XLMは登録から保管・出庫まで全自動。WMSの作業指示やNEO COUNTERのカウント結果と連携し、AGV搬送まで自動化します。リールごとの操作を構造化レコードとして記録し、完全なトレーサビリティと在庫精度を実現します。
| データ項目 | 記録内容 |
|---|---|
| マテリアルID | NEO SCAN PLUS登録時の固有リールID（UID） |
| スロット位置 | 自動割当された棚・スロット番号（カオスストレージ） |
| 操作種別 | 入庫 / 出庫 / 返庫（FIFO・作業指示連動） |
| 数量・残数 | NEO COUNTERカウント結果と連携した在庫数 |
| 判定結果 | 合否・差異フラグ（WMS記録値と自動照合） |
| タイムスタンプ | 操作日時を記録し追跡・棚卸を自動化 |
SMD BOX XLMは密閉式筐体と安全インターロックを備えた全自動装置として、安全な無人運用と長期安定稼働を実現する設計です。
※ 上記の認証適合および性能KPIは設計目標であり、最終的な認証取得・性能値は地域およびプロジェクトごとに確認されます。
SMD BOX XLMは完全自動マガジンストレージソリューションの中核です。NEO SCAN登録システムとNEO COUNTERカウントシステムと連携して、完全な物料クローズドループ管理体系を形成します。
SMD BOX XLM PCBマガジン自動保管システムに関するよくあるご質問です。詳細については、技術コンサルタントまでお問い合わせください。
お客様の生産ラインに適合するか不明ですか？ソリューションコンサルタントが、生産ライン規模、マガジン回転量、システム連携要件に基づいて最適な構成をご提案いたします。
