● 半自動ストレージハブ

電子部品リールラック NEO LIGHT
ピックトゥライト · センサー検知 · 柔軟な配置

従来の手作業によるピッキングはリール1本あたり平均45秒を要し、頻繁なエラーがコストのかかるライン停止を引き起こします。NEO LIGHT電子部品リールラックはピックトゥライト(LED)誘導とポジションセンシング技術を採用し、オペレーターが数千もの棚位置を記憶する必要をなくします。1回のピッキング時間を3秒に短縮し、エラー率を0.1%未満に抑える電子部品リール管理システムです。NEO LIGHTはNEO SCAN登録・NEO COUNTER X線カウントと連携し、SMD BOX全自動倉庫へ拡張できます。7モデルで入庫・出庫・返庫をカバーし、生産ラインの改修なしに倉庫のデジタル化を実現します。

コアポジショニング

部品循環におけるスマートストレージハブ

入荷から生産後の返庫まで、部品ライフサイクル全体を通じて各ステップの正確なトラッキングが不可欠です。NEO LIGHTは入庫、作業指示に基づく出庫、生産後の返庫をカバーし、部品フロー全体のストレージ管理ハブとして機能します。

1
登録
入荷バーコードをスキャン
固有デジタルIDを生成
NEO SCAN
→
2
入庫
指定棚に部品を配置
ライトまたはセンサーで確認
NEO LIGHT
→
3
出庫
光誘導による精密ピッキング
作業指示FIFOを遵守
NEO LIGHT
→
4
生産
SMT実装生産
部品準備完了
スムーズ連携
→
5
カウント
X線による残数カウント
在庫記録を更新
NEO COUNTER
⑥ 返庫:カウント後、残りの部品はNEO LIGHTに返却 → ステップ②に戻り、次の出庫に備えます — 循環は続きます
3/6

6ステップ中3ステップ — ストレージハブ

NEO LIGHTは入庫(②)、出庫(③)、返庫(⑥)の3ステップを担当し、半自動ワークフローにおいて最も使用頻度の高い装置です。

構成ガイド

NEO LIGHT 構成ガイド

モデル種別ごとに、選択可能な全構成を一覧できます。各型番は容量・アクセス方式・ラック寸法を定義しており、生産現場のレイアウトと部品仕様に合わせて選定できます。

NEO LIGHT 標準型 (NL)
SMTリールを保管する Pick-to-Light システム。センサーなしのライト誘導ピッキング。
型番 容量 アクセス 対応リール 高さ 幅
NL-00000-05-5050片面カスタム1,600 mm2,100 mm
NL-00035-0202-176176片面13″15″1,750 mm2,100 mm
NL-00005-08-208208両面15″2,040 mm2,100 mm
NL-00035-0401-246246片面13″15″2,540 mm2,100 mm
NL-00035-0401-257257片面13″15″2,540 mm2,100 mm
NL-00030-10-260260両面13″2,040 mm2,100 mm
NL-00035-0401-275275片面13″15″2,540 mm2,100 mm
NL-00035-0401-330330片面13″15″2,540 mm2,100 mm
NL-00030-08-330330両面13″1,920 mm2,100 mm
NL-00030-08-352352両面13″1,920 mm2,100 mm
NL-00005-08-400400両面15″2,040 mm2,100 mm
NL-70030-0402-442442両面7″13″1,600 mm2,100 mm
NL-00030-10-500500両面13″2,040 mm2,100 mm
NL-00030-08-528528両面13″1,920 mm2,100 mm
NL-70030-0402-532532両面7″13″1,600 mm2,100 mm
NL-70000-14-616616両面7″2,040 mm2,100 mm
NL-70000-14-924924両面7″1,920 mm2,100 mm
NL-70000-10-10001,000両面7″1,600 mm2,100 mm
NL-70000-14-14001,400両面7″2,040 mm2,100 mm
最適な構成は見つかりましたか? お見積りを依頼 →
モデル比較

全7モデル一覧

全7モデルの主要スペックを比較し、ラインに最適な構成をお選びください。

比較項目 PTL PLUS Mobile Mobile Plus Stencil MBB HYBRID
ピッキング技術 ピックトゥライト ライト+ポジションセンサー ピックトゥライト ライト+ポジションセンサー ポジションセンサー ライト+ポジションセンサー ライト+ポジションセンサー
配置方式 固定設置 固定設置 モバイル(キャスター付き) モバイル(キャスター付き) 固定設置 固定設置 固定設置(両面アクセス)
在庫確認方式 手動バーコードスキャン センサー自動検出 手動バーコードスキャン センサー自動検出 センサー自動検出 センサー自動検出 センサー自動検出(キャリア単位)
対応部品 SMTリール、トレイ SMTリール、トレイ SMTリール、トレイ SMTリール、トレイ SMTステンシル 湿度敏感デバイス JEDECトレイ入りのSMD・MSD部品
主な用途 標準ラインピッキング・キッティング 高コンプライアンス トレーサビリティ 複数ライン共有、柔軟配置 動的レイアウト、リアルタイムトラッキング ステンシル一元管理 IPC/JEDEC防湿コンプライアンス トレイ単位のトレーサビリティ
シリーズ間連携

NEO LIGHT & SMD BOX:連携と選定

NEO LIGHTとSMD BOXは強力な共同運用モデルを形成します。SMD BOXが大量部品保管の中央倉庫として機能し、NEO LIGHTがワークステーション単位のキッティング用ライン側シェルフとして展開されます。SMFソフトウェアで接続することで、在庫がグローバルに可視化され、中央とライン側の間で部品がオンデマンドで流通します。

⇌
共同運用モデル:SMD BOXを大量保管の中央倉庫として、NEO LIGHTをワークステーションキッティング用のライン側シェルフとして運用。SMFソフトウェアを通じてリアルタイムの在庫データを共有し、中央とライン側の間で部品がスムーズに流通します。
柔軟な配置
NEO LIGHT

光誘導ピッキングと手動ハンドリング。低コスト・迅速導入 — ライン側キッティング、中小規模ライン、柔軟な生産シナリオに最適です。

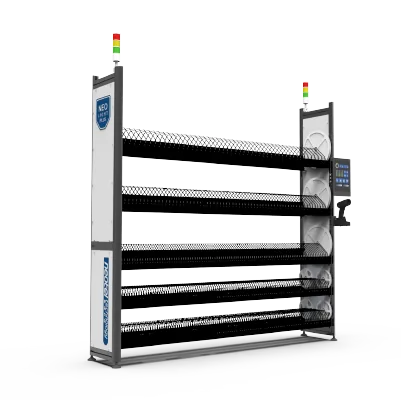

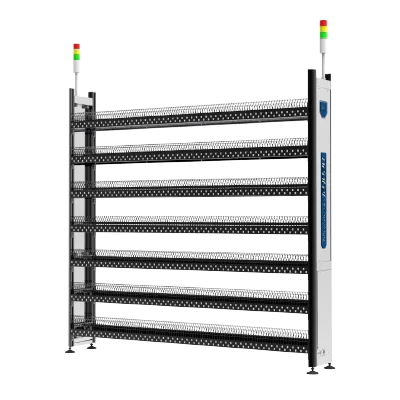

  • 標準ピッキング:PTL / PLUS(光誘導)

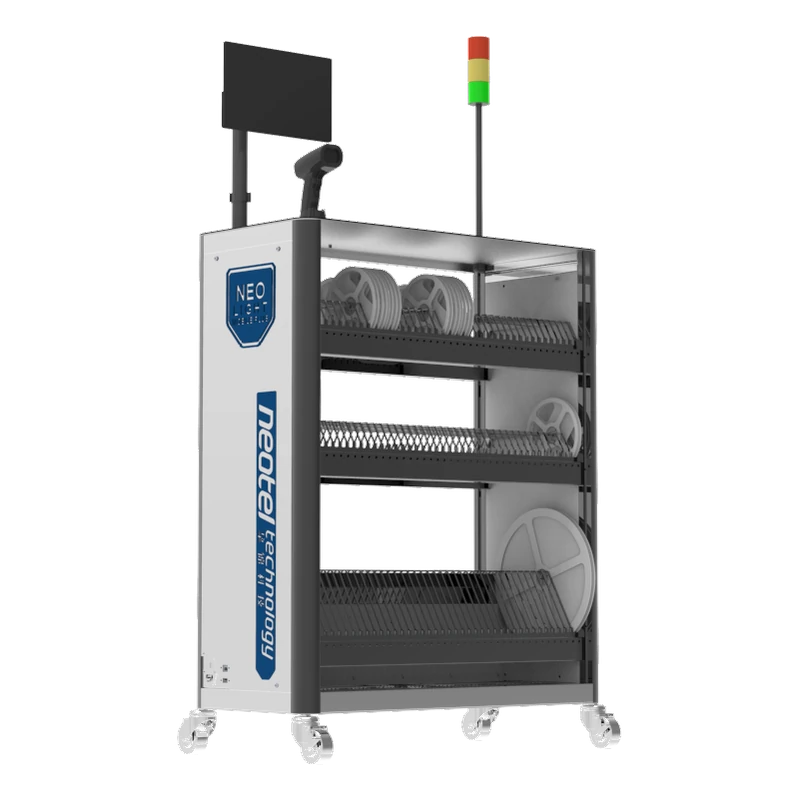

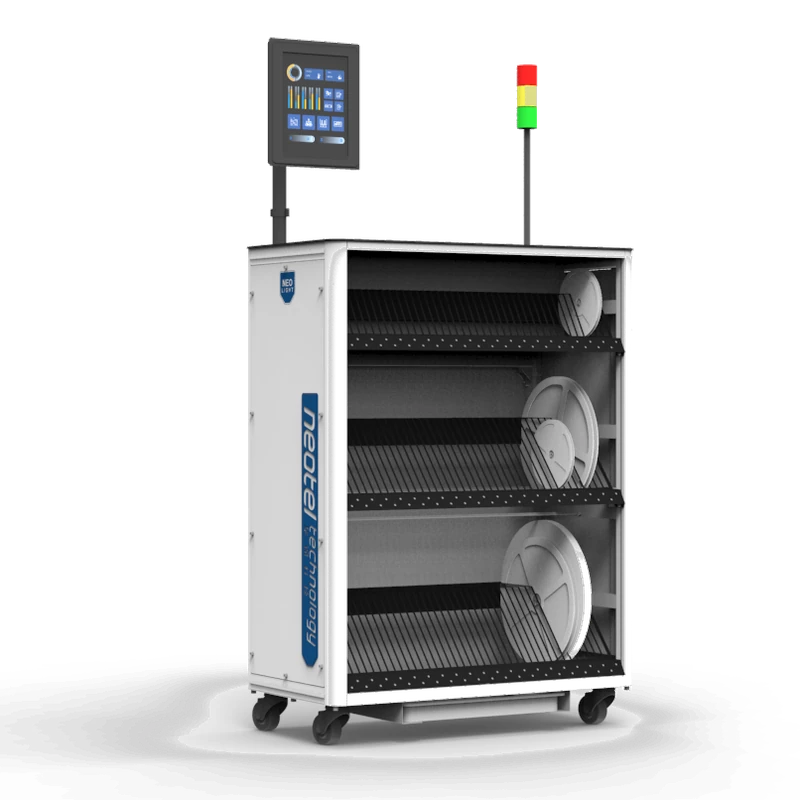

  • モバイルキッティング:Mobile / Mobile Plus

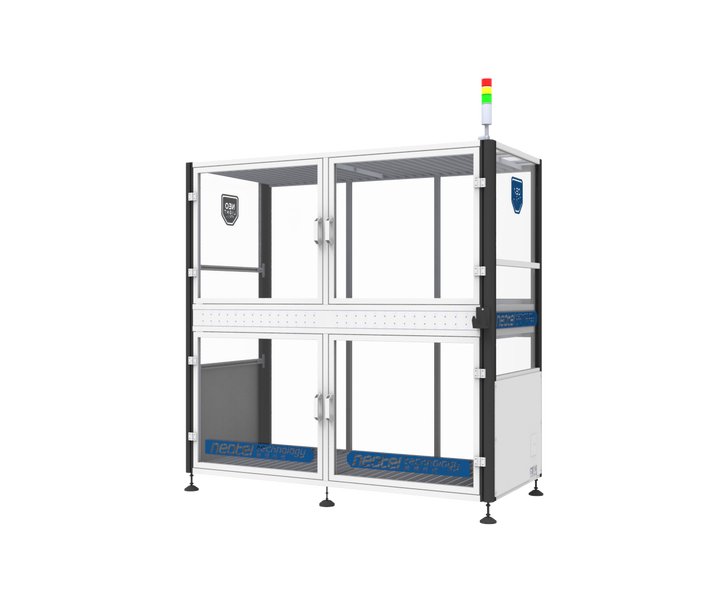

  • ステンシル保管:Stencil(NEO LIGHT専用)

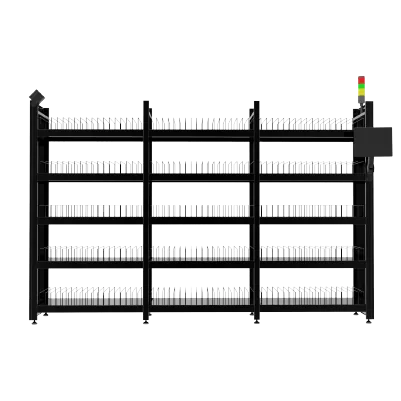

  • 防湿管理:MBB(防湿バッグトラッキング)
集中ストレージ
SMD BOX

全自動入出庫、無人運用 — 中央倉庫、大規模ライン、高コンプライアンス工場向けに設計されています。

  • 集中保管:SISO / MIMO / DUO / XLR
  • はんだペースト:SP保管 + SPCライフサイクル管理
  • MSDドライキャビネット:全自動MSD乾燥保管
  • オールインワンフラッグシップ:SMD BOX ONE

お見積りをご希望ですか?

部品の種類、数量、設置フロアのレイアウトをお知らせください。当社のエンジニアが最適な構成をご提案し、1〜2営業日以内にお見積りをお届けします。

1〜2日
回答時間
500+
導入工場
30+
導入国

よくある質問

NEO LIGHTリールラックに関するご質問にお答えします

一般的な電子部品リールラックやリールストッカーとの違いは?
固定棚やリールストッカーは「置き場所」を提供しますが、保管位置・数量の記録は人手のままです。NEO LIGHTは電子部品リール収納の各スロットにLED(Plusはセンサーも)を備え、電子部品リールの保管方法そのものをデータ化します。どのリールがどこにあるかをシステムが常時把握し、ピッキングはLED誘導で約3秒です。
SMD BOXとNEO LIGHTの違いは何ですか?どちらを選ぶべきですか?
SMD BOXは全自動のリール自動倉庫で、入庫・出庫・返庫を無人で処理します。NEO LIGHTはLED光誘導のピックトゥライト式リールラックで、作業者がLEDの指示に従って手動でピッキングします。生産量が大きく完全自動化を目指す場合はSMD BOX、段階的に自動化を進めたい場合やライン側での柔軟な運用が必要な場合はNEO LIGHTが最適です。NEO LIGHTから始めて、後からSMD BOXにアップグレードすることも可能です。
NEO LIGHTで実際にピッキングミスはどの程度減りますか?
NEO LIGHTはLED光で正確な棚位置を誘導し、センサー搭載モデル(Plus/Mobile Plus)では取り出し確認も自動化されるため、ピッキングミスは実質ゼロに近づきます。従来の目視ピッキングと比較して、作業効率は約6倍、ピッキング時間は1リールあたり12秒から8秒以内に短縮された導入実績があります。
6モデルの中からどれを選べばよいですか?
PTL:LEDガイドのみのエントリーモデル。Plus:センサー付きで高精度管理。Mobile:キャスター付きでライン間移動可能。Mobile Plus:移動式+センサー付き。Stencil:SMTステンシル専用の縦型収納。MBB:防湿バリアバッグ(MBB)専用。生産ラインの規模、固定/移動の要件、管理したい部品タイプで選定します。
既存のMES/ERPシステムと連携できますか?
はい。NEO LIGHTはNeotelのSMFソフトウェアと連携し、SAP、Oracle等の主要ERP/MESシステムとの双方向データ交換に対応しています。ワークオーダーに基づく自動ピッキングリスト生成、在庫のリアルタイム同期、FIFO(先入先出)の自動管理が可能です。
NEO LIGHTの導入コストと投資回収期間は?
NEO LIGHTはSMD BOXと比較して導入コストを抑えた半自動ソリューションです。ピッキングミス削減、段取替え時間短縮、在庫精度向上による効果で、一般的に6〜12ヶ月での投資回収が見込めます。まずは1ラインで導入し、効果を確認してから段階的に拡大することも可能です。
JEDECトレイで供給される部品もNEO LIGHTで保管できますか?
はい。NEO LIGHT HYBRIDはトレイ供給のSMD・MSD部品専用モデルです。JEDECトレイをスキャンして5枚または10枚用のトレイキャリアに紐付け、キャリアごとにLEDと位置センサー付きのスロットに保管します。トレイIDで検索し、点灯に従って取り出せます。参考構成では286キャリア、2,090トレイを収容します。

最適なNEO LIGHTモデルをお探しですか?

どのモデルが適しているかわからない場合は、当社のソリューションコンサルタントが、お客様の部品、ラインレイアウト、効率目標に基づいて最適な構成をご提案いたします。
